Criba de Tambor Móvil
Planta de lavado de oro en tambores portátiles
Las cribas de tambor móviles, también conocidas como plantas de lavado en tambores portátiles, son unidades móviles de cribado usualmente utilizadas en el procesamiento de oro. El equipo permite cribar, lavar, descalcificar, y remover grava y residuos de arena aurífera, arena de rio, y relaves antes de pasar a etapas de recuperación de otro.
El material es depositado en la tolva para entrar al tambor rotatorio inclinado, donde es levantado, girado y lavado mientras el tambor gira. El material fino pasa a través de las aperturas de la criba y se descarga por los orificios inferiores, mientras que el material de gran tamaño e impurezas se mueven hasta el extremo del tambor y se descargan de forma separada. Los modelos estándar incluyen tolva, tambor, marco, neumáticos, placa giratoria, generador, bomba de agua, sistema de accionamiento, cabina de control, y canaleta para la recuperación del oro.
| Modelo | Diámetro del Tambor (mm) | Longitud del Tambor (mm) | Tamaño de Apertura de la Criba (mm) | Potencia del Motor (kW) | Capacidad (t/h) |
| 1200 | 3000 | 2-50 | 7.5+5.5 | 20-50 | |
| 1200 | 4500 | 11+5.5 | 50-80 | ||
| 1500 | 4800 | 15+11 | 80-120 | ||
| 1800 | 4800 | 18.5+11 | 120-180 | ||
| 2000 | 6000 | 22+15 | 180-300 | ||
| 2200 | 6000 | 30+15 | 300-400 | ||
| 3000 | 7500 | 55+11+11 | 400-500 |
Nota: La criba de tambor, aberturas de la criba, espaciado de barras, tolva de alimentación, potencia del motor, y potencia de la bomba de agua pueden ser personalizados de acuerdo al tipo de material, capacidad necesaria, y necesidades de lavado o cribado.

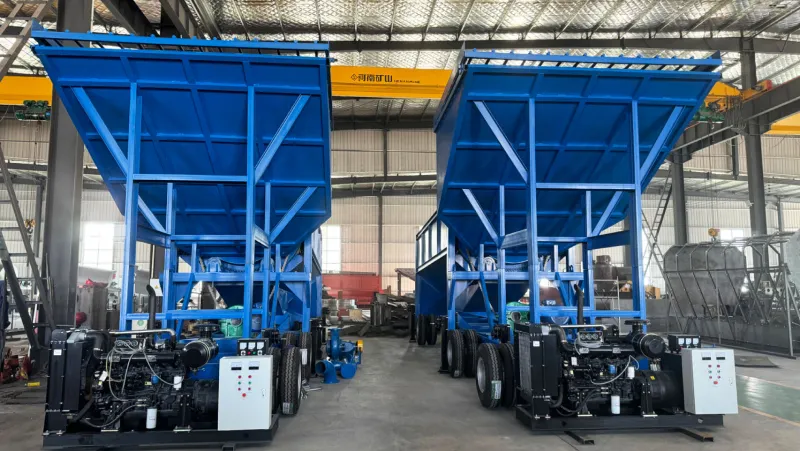

- Las plantas de lavado de oro en tambores portátiles cuentan con un diseño de tambor sin eje con doble capa y accionamiento por generador diesel.

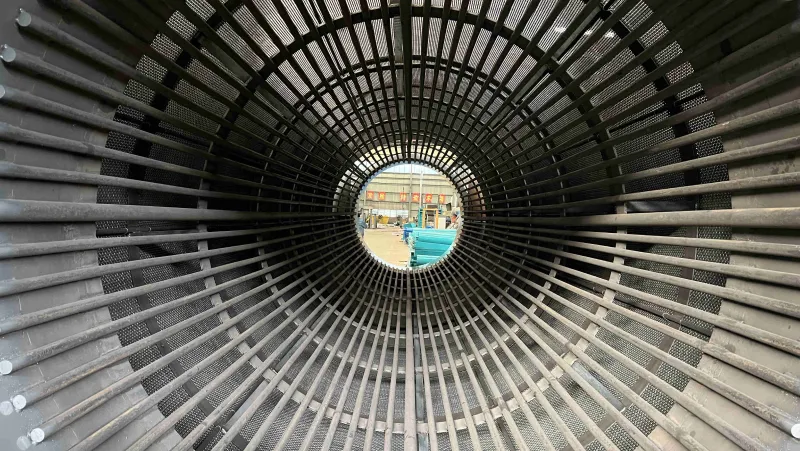

- La capa interna cuenta con barras resistentes al desgaste distribuidas uniformemente con una distancia de 20mm, mientras que la capa externa cuenta con una malla de metal de magnesio con aberturas de 5mm.
- Luego del cribado, el material es dividido en tres fracciones: >20 mm, 5–20 mm, y < 5 mm. Los materiales menores a 5mm pasan al concentrador centrífugo, los materiales entre 5-20 mm pasan a la compuerta pulsante, y los materiales superiores a los 20 mm son descargados como relaves.
- La tolva cuenta con una rejilla de barras para eliminar elementos de gran tamaño, mientras que las tuberías de descarga están instaladas en la tolva y a lo largo de ambos lados de la criba para el proceso de lavado.

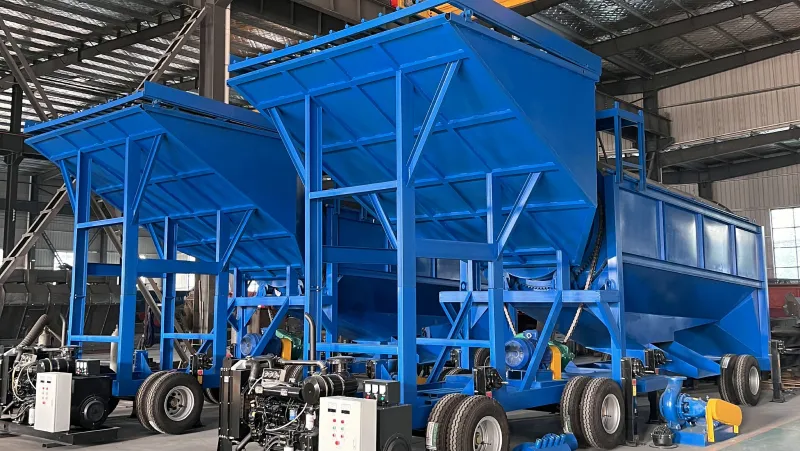

- El diseño móvil modular incluye tres sets de neumáticos en frente, medio, y retaguardia, junto con cuatro piernas de soporte ajustables para fácil movimiento y configuración estable en sitio.

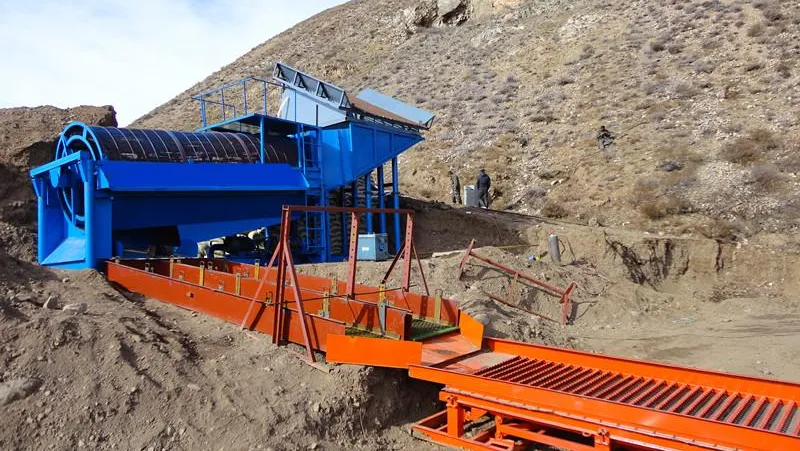

- Cuenta con posibilidad de instalación para lavado fino y recuperación de oro, incluyendo concentradores centrífugos, compuerta pulsante, cajas de compuertas fijas, mesas vibratorias, fusionadores, y unidades de recuperación de mercurio.
